مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3502006
اتصل بنا

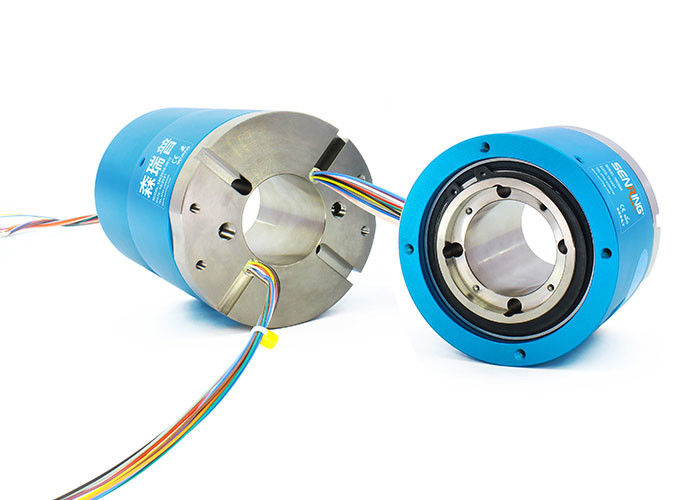

تخصيص حجم رمح جوفاء الاتحاد الروتاري الكهربائية دعم أنابيب 6 ~ 8 مم
وصف ل3502006 جوفاء حلقة الانزلاق رمح
إن الوصلة الدوارة الهوائية من سلسلة SenRing 3502006 عبارة عن مفصل دوار ثنائي القناة يمكنه الدوران 360 درجة لنقل قناتين من الهواء المضغوط والبخار والفراغ ووسائط الغاز الأخرى.إنها مناسبة لأنابيب الهواء 6 مم و 8 مم.بالإضافة إلى ذلك ، لا يمكن للمفصل الهوائي الدوار من سلسلة 3502 نقل الغاز فحسب ، بل يمكنه أيضًا خلط ونقل تيارات كهربائية مختلفة تتراوح من 2A إلى 800A.يتميز هذا المفصل الدوار بصغر حجمه وخفة وزنه وعزم دورانه المنخفض ووجود ممرات غاز متعددة لا تتداخل مع بعضها البعض.
المواصفات الفنية لـ3502006 جوفاء حلقة الانزلاق رمح
| ممرات (غاز) | 2 مقاطع |
| حجم الأنبوب | أنبوب 6 ~ 8 مم ، G1 / 8 "؛ المنفذ |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.ضغط التشغيل | ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.2 نانومتر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيص) |
|
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
المفصل الدوار الهوائي المجوف 50 مم هو جهاز يسمح بنقل الهواء المضغوط أو الغازات الأخرى بين مكون ثابت ومكون الدوريةفي نظام هوائي أو هيدروليكي.يتميز بمركز مجوف يسمح بامتدادشهافتبالمرور عبر مركز المفصل أثناء نقل الغاز أو السائل عبر المفصل.
المفصل دواريتكون من جزأين ، جزء ثابت وجزء دوار ، متصلان بمجموعة من السدادات التي تمنع تسرب الغاز أو السوائل.الجزء ثابتعلى المكون الثابت للنظام ، بينماجزء دواريتم تركيبه على المكون الدوار.تم تصميم المفصل الدوار للتعامل مع أقصى ضغط ومعدل تدفق للغاز أو السوائل التي يتم نقلها.
ميزات3502006 جوفاء حلقة الانزلاق رمح
1. ماكس.الضغط (الضغط): 1Mpa (فراغ: -100kPa ، يمكن تخصيص ضغط أعلى) ；
2. دعم 2 G1 / 8 "منفذ لأنابيب 6 ~ 8mm ؛
3. حجم رمح أجوف قياسي 50 مم.
4. يمكن تركيبها بذراع ميكانيكي لتدوير معا.
5. دعم إرسال الطاقة والإشارات المختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إشارة المحرك المؤازرة ، حلقات انزلاق الحافلات الصناعية ... إلخ ؛
6. 360 درجة تنقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ... إلخ ؛
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3502006 | 2 مقاطع | G1 / 8 بوصة | 6∼8 مم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الطاقة (10 أمبير) | دوائر الإشارة (5A) | الطول L (مم) |
| 3502006-1205 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 0 | 12 | 74 |
| 3502006-1210 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 12 | 0 | 74 |
| 3502006-1805 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 0 | 18 | 100 |
| 3502006-1810 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 18 | 0 | 100 |
| 3502006-2405 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 0 | 24 | 124 |
| 3502006-2410 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 24 | 0 | 124 |
