مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001,ROHS,REACH
رقم الموديل:
M079
اتصل بنا

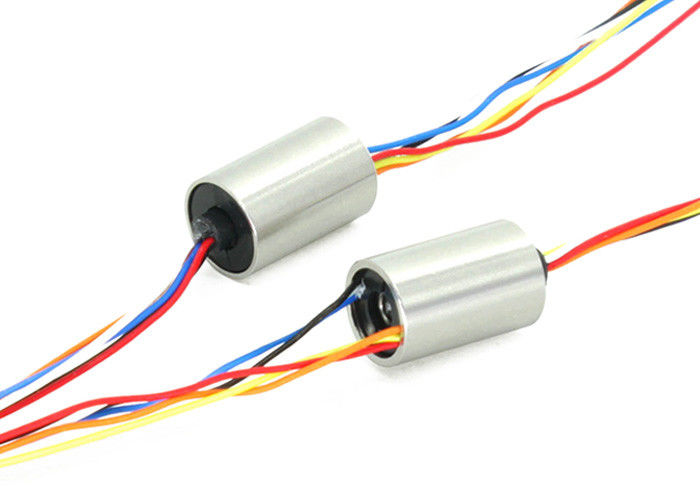

الحلقة المنزلقة المصممة لـ 90 درجة فولت تضمن دوران سلس
وصف حلقة انزلاق الكبسولة M079
الـسينيرينغسلسلة M079 360 درجة الدوران مصغرة للغايةحلقة انزلاق الكبسولةيبلغ قطره الخارجي 7.9 مليمتر ويتوفر في العديد من النماذج القياسية ، بما في ذلك قنوات 2 و 4 و 6 و 8 و 12 ، مع 2 إلى 12 دائرة متاحة.حلقة انزلاقتم تطويرها خصيصًا من قبل SenRing للمستقيمين الإلكترونيين ، والطائرات بدون طيار الصغيرة ، والمنتجات الإلكترونية الاستهلاكية الصغيرة الأخرى. القطر الخارجي لهذه السلسلة هو 1.4 مليمترات أكبر من سلسلة M065، وتستخدم التكنولوجيا الأساسية نقاط الاتصال بين الذهب والذهب لضمان الاستقرار والمتانة. هذه السلسلة من الحلقات الموصلة المصغرة تعتمد تصميم V-groove 90 درجة ، والتي توفر المزيد منسطح الاتصال، دوران أكثر سلاسة، عزم دوران أقل، ومقاومة ديناميكية أقل.
خصائص M079 حلقة انزلاق الكبسولة
الـحلقة انزلاق الكبسولة الكهربائيةيبلغ قطرها الخارجي 7.9 مليمترات و عزم الدوران صغير جداً، أقل من 0.06Nmيدعم 2 إلى 12 قناة إشارة (2A لكل قناة) في النماذج القياسية ويمكن تخصيصها لعدد الدوائر المرغوب فيهاالمنتجات القياسية متوفرة في المخزون، والتركيب سهل دون الحاجة إلى شاشة، حيث يمكن إثباتها مع مجرد سلكين.
عدد الدوائر: يمكن تخصيص عدد الدوائر لتلبية الاحتياجات المحددة لتطبيق معين.هذا يسمح لمرونة أكبر في تصميم حلقة الانزلاق لتناسب المتطلبات الدقيقة للتطبيق.
نوع الإشارة: يمكن تخصيص حلقة الانزلاق لدعم أنواع إشارة مختلفة ، بما في ذلك إشارات الطاقة والبيانات والفيديو. وهذا يسمح لمجموعة أوسع من التطبيقات.
تصنيفات التيار والجهد: يمكن تخصيص تصنيفات التيار والجهد للخاتم المنزلق لتلبية متطلبات الطاقة المحددة للتطبيق.
مادة الإسكان: يمكن تصنيع إسكان حلقة الانزلاق من مجموعة متنوعة من المواد ، بما في ذلك البلاستيك والألومنيوم والفولاذ المقاوم للصدأ ، لتوفير المستوى المطلوب من المتانة والحماية.
نوع الاتصال: يمكن تخصيص حلقة الانزلاق مع مختلفأنواع الاتصالات، بما في ذلك الدبابيس اللحام، والأسلاك الطائرة، والمتصلات مع تكوينات الدبابيس المحددة.
تصنيف IP: يمكن تخصيص حلقة الانزلاق مع تصنيف IP محدد للحماية من دخول الغبار والماء ، مما يجعلها مناسبة للاستخدام فيالبيئات القاسية.
المواصفات التقنية للخاتم المنزلق للكبسولة M079
| المعلمات الميكانيكية | |
| الحياة العاملة | 10مليون لرف (يعتمد على ظروف العمل) |
| سرعة الدوران | 250 دورة في الدقيقة |
| العمل المؤقت | -30°C~80°C |
| رطوبة العمل | 0 ~ 85% RH |
| مواد الاتصال | المعدن الثمين: الذهب-الذهب |
| مواد السكن | البلاستيك الهندسي |
| عزم الدوران | 0.05N.m+0.01N.m/6 سلك |
| درجة IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | القوة | الإشارة |
| نطاق الجهد | 0 ~ 240VAC/VDC | 0 ~ 240VAC/VDC |
| مقاومة العزل | ≥ 300MΩ/300VDC | ≥ 300MΩ/300VDC |
| سلك الرصاص | AWG30# تيفلون مطلي بالفضة | AWG30# تيفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 150 ملم (يمكن تخصيصه) |
|
| قوة الكهرباء المضادة | 300VAC@50Hz،60s | |
| الضوضاء الكهربائية | < 0.01Ω | |
| درجة IP | IP51 | |
رقم الجزء وصف
| النموذج | الدوائر رقم | الحد الأقصى للتيار/الدارة | الطول L ((ملم) |
| M079-04 | 4 | 1A | 11.8 |
| M079-06 | 6 | 1A | 11.8 |
| M079-08 | 8 | 1A | 11.8 |
| M079-12 | 12 | 1A | 17.6 |
