مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001,ROHS,REACH
رقم الموديل:
M125
اتصل بنا

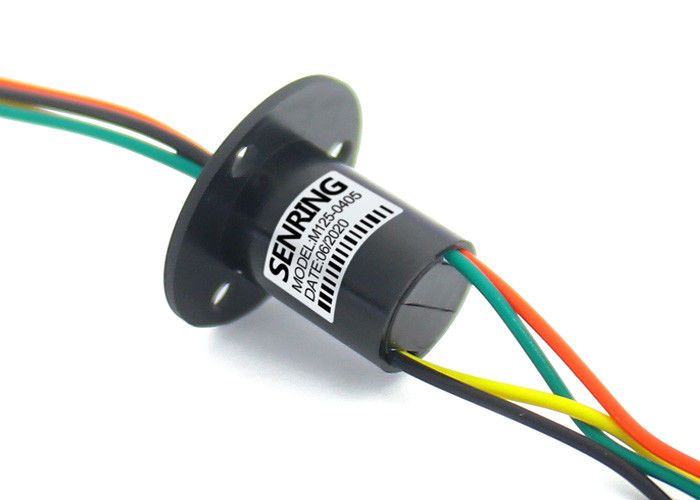

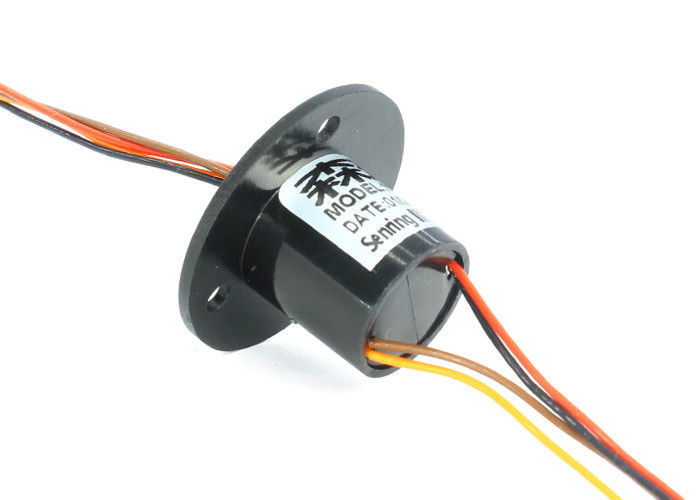

حلقة انزلاق كبسولة مصغرة OD 12.5 مللي متر 6 ~ 18 دوائر Signal@1.5A أو 2 ~ 4 دوائر @ 5A
وصف حلقة الانزلاق كبسولة M125
حلقة الانزلاق ذات الغطاء الموصل الدوار 360 درجة من سلسلة SenRing M125 لها قطر خارجي للجسم الرئيسي يبلغ 12.5 ملم وخيار طول من 13.5 ملم إلى 23.5 ملم.إنها حلقة انزلاقية ذات غطاء صغير تم تطويرها خصيصًا للإلكترونيات الاستهلاكية الصغيرة.تعتمد العملية الأساسية لغطاء سلسلة M125 على نقاط اتصال ذهبية وذهبية ، مما يضمن الاستقرار وعمر الخدمة الطويل.يستخدم سلك النهاية الدوار وسلك النهاية الثابت في المقابل أسلاكًا مشفرة بالألوان ذات 24 لونًا ، وهو أكثر ملاءمة لعمليات الأسلاك.تعتمد الحلقة الموصلة على تصميم V-groove بزاوية 90 درجة ، والذي يسمح بمزيد من سطح التلامس ، ودوران أكثر سلاسة ، وعزم دوران أقل ، ومقاومة ديناميكية أقل.
ميزات M125 حلقة كبسولة الانزلاق
1. OD 12.5mm ، الطول 13.5mm ~ 23.5mm ؛
2. 6 ~ 18 دائرةإشارة @ 1.5A أو 2 ~ 4 دوائر @ 5A ، ؛
3. انخفاض عزم الدوران ، أقل من 0.06 نيوتن متر ؛
4. المنتج القياسي ، المخزونات المتاحة ؛
5. نوع شفة ، نوع C ، بدون شفة اختياري ؛
6. هيكل متكامل ، سهل التركيب.
المواصفات الفنية لحلقة كبسولة الانزلاق M125
| المعلمات الميكانيكية | |
| الحياة العملية | 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | معدن ثمين: ذهب - ذهب |
| مواد الإسكان | البلاستيك الهندسي |
| عزم الدوران | 0.05N.m + 0.01Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 240VAC / VDC | 0 ~ 240VAC / VDC |
| مقاومة التمرد | ≥200MΩ / 300VDC | ≥200MΩ / 300VDC |
| مواصفات سلك الرصاص. | الرجوع إلى قائمة النموذج | الرجوع إلى قائمة النموذج |
| طول سلك الرصاص | الطول القياسي 150 مم (يمكن تخصيصها) | |
| قوة عازلة | 300VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| الصف IP | IP51 | |
الجزء لا.وصف
| نموذج | الدوائر لا. | ماكس الحالي / الدائرة | المواصفات الأسلاك الرصاص. | الطول L (مم) |
| M125-06 | 6 | 1.5 أ | تفلون مطلي بالفضة AWG30 # | 13.5 |
| M125-12 | 12 | 1.5 أ | تفلون مطلي بالفضة AWG30 # | 18.2 |
| M125-18 | 18 | 1.5 أ | تفلون مطلي بالفضة AWG30 # | 23.5 |
| M125-0205 | 2 | 5 أ | تفلون مطلي بالفضة AWG22 # | 13.5 |
| M125-0305 | 3 | 5 أ | تفلون مطلي بالفضة AWG22 # | 18.2 |
| M125-0405 | 4 | 5 أ | تفلون مطلي بالفضة AWG22 # | 18.2 |
