مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001,ROHS,REACH
رقم الموديل:
M125
اتصل بنا
عالية الأداء 240 VAC مصغرة الانزلاق الدائري إرسال إشارات للإلكترونيات الاستهلاكية

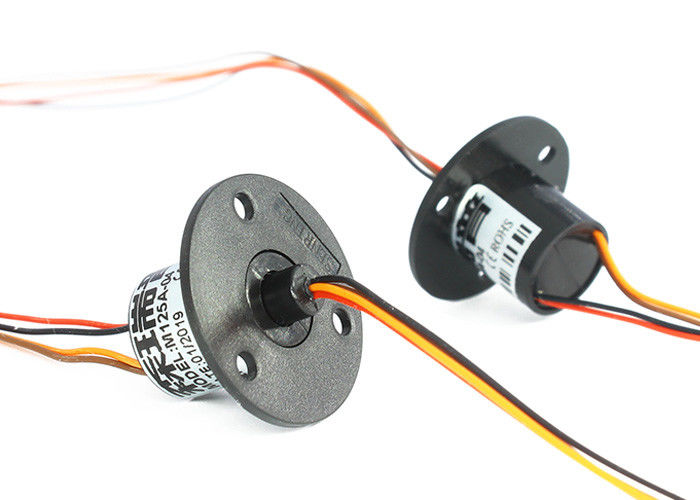

وصف حلقة الانزلاق كبسولة M125
سلسلة SenRing M125 عبارة عن حلقة انزلاق ذات غطاء موصل دوار بزاوية 360 درجة مصممة خصيصًا للإلكترونيات الاستهلاكية الصغيرة.بقطر خارجي يبلغ 12.5 مم ، لديها خيار طول يتراوح من 13.5 مم إلى 23.5 مم.تتميز حلقة انزلاق الغطاء من سلسلة M125 بنقاط اتصال ذهبية وذهبية لتحقيق استقرار فائق وعمر خدمة طويل.
يتم ترميز السلك الطرفي الدوار وسلك الطرف الثابت بـ 24 لونًا مختلفًا ، مما يجعل عمليات الأسلاك أكثر ملاءمة.تم تصميم الحلقة الموصلة مع أخدود على شكل V بزاوية 90 درجة ، والذي يوفر مساحة سطح تلامس أكبر ، ودورانًا أكثر سلاسة ، وعزم دوران أقل ، ومقاومة ديناميكية أقل.
ميزات M125 حلقة كبسولة الانزلاق
1. الحلقة المنزلقة لها قطر خارجي 12.5mm وخيار طول يتراوح من 13.5mm إلى 23.5mm.
2. النموذج القياسي لديه تصنيف حماية IP51 ويدعم 2-18 قناة مع قدرة كل قناة 2A ، ويمكن تخصيص أحجام التيار الأخرى.
3. إن عزم الدوران منخفض جدًا ، ولا يتجاوز 0.06 نيوتن متر. إنه منتج قياسي ولديه مخزون متاح بسهولة.
4. تصميم الهيكل المتكامل يجعله سهل التركيب.
تعتبر حلقة الانزلاق المبتكرة هذه مثالية للإلكترونيات الاستهلاكية الصغيرة مثل الطائرات بدون طيار والكاميرات والأجهزة المحمولة الأخرى.حجمها الصغير ، ثباتها العالي ، وعمرها التشغيلي الطويل يجعلها حلاً موثوقًا وفعالًا لجميع احتياجاتك من الموصلات الدوارة.
المواصفات الفنية لحلقة كبسولة الانزلاق M125
| المعلمات الميكانيكية | |
| الحياة العملية | 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | معدن ثمين: ذهب - ذهب |
| مواد الإسكان | البلاستيك الهندسي |
| عزم الدوران | 0.05N.m + 0.01Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 240VAC / VDC | 0 ~ 240VAC / VDC |
| مقاومة التمرد | ≥200MΩ / 300VDC | ≥200MΩ / 300VDC |
| مواصفات سلك الرصاص. | الرجوع إلى قائمة النموذج | الرجوع إلى قائمة النموذج |
| طول سلك الرصاص | الطول القياسي 150 مم (يمكن تخصيصها) | |
| قوة عازلة | 300VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| الصف IP | IP51 | |
الجزء لا.وصف
| نموذج | الدوائر لا. | ماكس الحالي / الدائرة | المواصفات الأسلاك الرصاص. | الطول L (مم) |
| M125-06 | 6 | 1.5 أ | تفلون مطلي بالفضة AWG30 # | 13.5 |
| M125-12 | 12 | 1.5 أ | تفلون مطلي بالفضة AWG30 # | 18.2 |
| M125-18 | 18 | 1.5 أ | تفلون مطلي بالفضة AWG30 # | 23.5 |
| M125-0205 | 2 | 5 أ | تفلون مطلي بالفضة AWG22 # | 13.5 |
| M125-0305 | 3 | 5 أ | تفلون مطلي بالفضة AWG22 # | 18.2 |
| M125-0405 | 4 | 5 أ | تفلون مطلي بالفضة AWG22 # | 18.2 |
