مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001,ROHS,REACH
رقم الموديل:
م 220
اتصل بنا

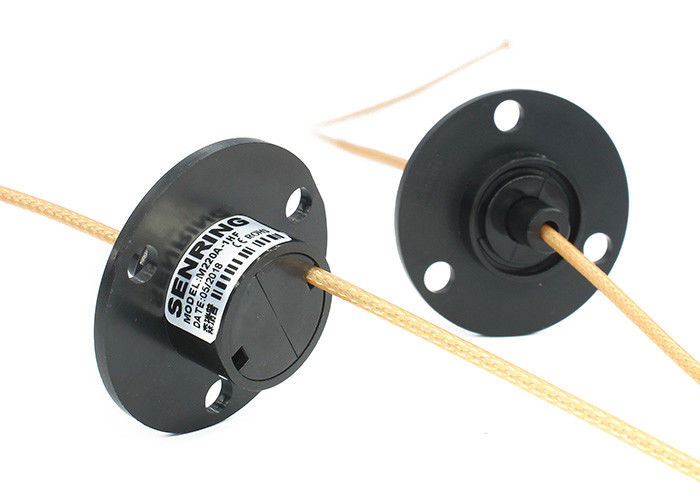

12 دائرة 2A 240VDC كبسولة زلة حلقة هندسة البلاستيك الكهربائية الروتاري المشتركة
وصف حلقة الانزلاق كبسولة M220
حلقة الانزلاق الكبسولة هي نوع من حلقات الانزلاق المصممة بهيكل مضغوط على شكل كبسولة.إنه نوع من حلقات الانزلاق الكهربائية التي تُستخدم لنقل الطاقة والإشارات والبيانات بين الأجزاء الثابتة والدوارة في المعدات الدوارة.تُستخدم حلقة انزلاق الكبسولة بشكل شائع في التطبيقات التي تكون فيها المساحة محدودة والتصميم المضغوط مطلوب.عادةً ما يكون لها عزم دوران منخفض ، وسعة تيار عالية ، ومقاومة للتآكل والتمزق.تُستخدم حلقات انزلاق الكبسولة بشكل شائع في الروبوتات والمعدات الطبية والتطبيقات الأخرى حيث يكون النقل الموثوق للإشارات الكهربائية أمرًا بالغ الأهمية.
فوائد:
1. تصميم مضغوط: تتميز حلقات الانزلاق الكبسولية بتصميم صغير ومضغوط يسمح باستخدامها في التطبيقات ذات المساحة المحدودة.
2. قدرة عالية للتيار: تم تصميم حلقات الانزلاق هذه للتعامل مع التيارات العالية ويمكنها نقل كل من الطاقة والإشارات في وقت واحد.
3. عزم دوران منخفض: تتميز حلقات الانزلاق الكبسولية بعزم دوران منخفض ، مما يعني أنها يمكن أن تعمل بسلاسة وتتطلب طاقة أقل للدوران.
ميزات M220حلقة كبسولة الانزلاق
1. حلقة الانزلاق SenRing من سلسلة M220 لها قطر خارجي يبلغ 22mm وعزم دوران منخفض أقل من 0.06Nm
2. يمكنه نقل الإشارات والطاقة في وقت واحد.
3. إنه متوفر في النماذج القياسية مع 2-36 دائرة مع كل دائرة بقدرة حالية تبلغ 2A ، 6-12 دائرة مع كل دائرة بقدرة تيار 5A ، 2-4 دوائر مع كل دائرة بقدرة 10A ، و 2-3 دوائر بقدرة حالية لكل دائرة 30 أمبير.
المواصفات الفنية لحلقة الانزلاق كبسولة M220
| معلمات ميكانيكي | |
| الحياة العملية | 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | معدن ثمين: ذهب - ذهب |
| مواد الإسكان | البلاستيك الهندسي |
| عزم الدوران | 0.05N.m + 0.01Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 240VAC / VDC | 0 ~ 240VAC / VDC |
| مقاومة التمرد | ≥200MΩ / 300VDC | ≥200MΩ / 300VDC |
| مواصفات سلك الرصاص. | الرجوع إلى قائمة النموذج | الرجوع إلى قائمة النموذج |
| طول سلك الرصاص | الطول القياسي 150 مم (يمكن تخصيصها) | |
| قوة عازلة | 300VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| الصف IP | IP51 | |
الجزء لا.وصف
| نموذج | الدوائر لا. | ماكس الحالي / الدائرة | المواصفات الأسلاك الرصاص. | الطول L (مم) |
| M220-06 | 6 | 2 أ | تفلون مطلي بالفضة AWG26 # | 19 |
| M220-12 | 12 | 2 أ | تفلون مطلي بالفضة AWG26 # | 26 |
| M220-18 | 18 | 2 أ | تفلون مطلي بالفضة AWG26 # | 33 |
| M220-24 | 24 | 2 أ | تفلون مطلي بالفضة AWG26 # | 40 |
| M220-36 | 36 | 2 أ | تفلون مطلي بالفضة AWG26 # | 54.5 |
| M220-0605 | 6 | 5 أ | تفلون مطلي بالفضة AWG22 # | 40 |
| M220-0805 | 8 | 5 أ | تفلون مطلي بالفضة AWG22 # | 40 |
| M220-1205 | 12 | 5 أ | تفلون مطلي بالفضة AWG22 # | 40 |
| M220-0210 | 2 | 10 أ | تفلون مطلي بالفضة AWG17 # | 26 |
| M220-0310 | 3 | 10 أ | تفلون مطلي بالفضة AWG17 # | 33 |
| M220-0410 | 4 | 10 أ | تفلون مطلي بالفضة AWG17 # | 40 |
| M220-0230 | 2 | 30 أ | تفلون مطلي بالفضة AWG12 # | 45 |
| M220-0330 | 3 | 30 أ | تفلون مطلي بالفضة AWG12 # | 45 |
| M220-0205-12S | 2 دوائر @ 5A + 12 إشارة دوائر @ 2A | 5A و AWG22 # ، إشارة و AWG26 # | 40 | |
| M220-0305-12S | 3 دوائر @ 5A + 12 إشارة دوائر @ 2A | 5A و AWG22 # ، إشارة و AWG26 # | 40 | |
| M220-0605-06S | 6 دوائر @ 5A + 6 دوائر إشارة @ 2A | 5A و AWG22 # ، إشارة و AWG26 # | 40 | |
| M220-0210-12S | 2 دوائر @ 10A + 12 إشارة دوائر @ 2A | 10A و AWG17 # ، إشارة و AWG26 # | 40 | |
| M220-0310-06S | 3 دوائر @ 10A + 6 دوائر إشارة @ 2A | 10A و AWG17 # ، إشارة و AWG26 # | 40 | |
| M220-0320-04S | 3 دوائر @ 20A + 4 دوائر إشارة @ 2A | 20A و AWG14 # ، إشارة و AWG26 # | 40 | |
| M220-0410-04S | 4 دوائر @ 10A + 4 دوائر إشارة @ 2A | 10A و AWG17 # ، إشارة و AWG26 # | 40 | |
رمز اللون لسلك الرصاص
| خاتم لا. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| لون | أسود | بني | أحمر | البرتقالي | أصفر | أخضر | أزرق | أرجواني | رمادي | أبيض | لون القرنفل | lightblue |
