مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001,ROHS,REACH
رقم الموديل:
م 220
اتصل بنا

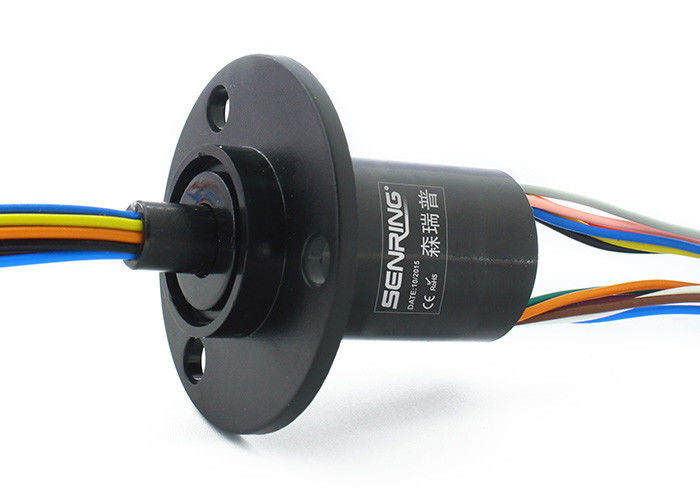

240 VAC 12 دائرة كبسولة زلة الدائري 2A 250 دورة في الدقيقة تناوب سرعة الانزلاق الحرة التخصيص
وصف حلقة الانزلاق كبسولة M220
تحتوي الحلقة المنزلقة على أسلاك ذات 24 لونًا مشفرًا ، مما يجعلها أكثر ملاءمة لعمليات الأسلاك.الوصلات السلكية الثابتة و القابلة للدوران سهلة التركيب بسبب الترميز اللوني.تعتمد الحلقة الموصلة على تصميم V-groove بزاوية 90 درجة ، مما يوفر مساحة اتصال أكبر ينتج عنها دوران أكثر سلاسة ، وعزم دوران أقل ، ومقاومة ديناميكية.
بشكل عام ، تعتبر الحلقة الانزلاقية من سلسلة SenRing M220 منتجًا متعدد الاستخدامات وموثوقًا للغاية ومناسب لمختلف المجالات غير المدنية.هيكلها المضغوط ، والأسلاك ذات الرموز اللونية ، وتصميم V-groove بزاوية 90 درجة تجعلها خيارًا ممتازًا للتطبيقات ذات المساحة المحدودة التي تتطلب نقلًا موثوقًا للإشارة والطاقة.
ميزات M220حلقة كبسولة الانزلاق
حلقة الانزلاق SenRing من سلسلة M220 لها قطر خارجي يبلغ 22 ملم وعزم دوران منخفض أقل من 0.06 نيوتن متر ، وهي متوفرة في الموديلات القياسية مع 2-36 دائرة مع كل دائرة بقدرة حالية تبلغ 2 أمبير ، 6-12 دائرة مع كل منها دارة ذات سعة حالية 5A ، 2-4 دوائر مع كل دائرة بقدرة 10A ، و 2-3 دوائر مع كل دائرة بقدرة حالية 30A.يمكنه نقل الإشارات والطاقة في وقت واحد.
فوائد:
تضمن سلسلة الحلقات المنزلقة ، بفضل انضغاطها الشديد ، سرعة خارجية منخفضة بين الحلقات والفرش ، وبالتالي تقليل استهلاك المواد لتعزيز عمرها ، وقد تم تصميم هذه السلسلة مع مراعاة المرونة والفعالية من حيث التكلفة والموثوقية.
المواصفات الفنية لحلقة الانزلاق كبسولة M220
| معلمات ميكانيكي | |
| الحياة العملية | 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | معدن ثمين: ذهب - ذهب |
| مواد الإسكان | البلاستيك الهندسي |
| عزم الدوران | 0.05N.m + 0.01Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 240VAC / VDC | 0 ~ 240VAC / VDC |
| مقاومة التمرد | ≥200MΩ / 300VDC | ≥200MΩ / 300VDC |
| مواصفات سلك الرصاص. | الرجوع إلى قائمة النموذج | الرجوع إلى قائمة النموذج |
| طول سلك الرصاص | الطول القياسي 150 مم (يمكن تخصيصها) | |
| قوة عازلة | 300VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| الصف IP | IP51 | |
الجزء لا.وصف
| نموذج | الدوائر لا. | ماكس الحالي / الدائرة | المواصفات الأسلاك الرصاص. | الطول L (مم) |
| M220-06 | 6 | 2 أ | تفلون مطلي بالفضة AWG26 # | 19 |
| M220-12 | 12 | 2 أ | تفلون مطلي بالفضة AWG26 # | 26 |
| M220-18 | 18 | 2 أ | تفلون مطلي بالفضة AWG26 # | 33 |
| M220-24 | 24 | 2 أ | تفلون مطلي بالفضة AWG26 # | 40 |
| M220-36 | 36 | 2 أ | تفلون مطلي بالفضة AWG26 # | 54.5 |
| M220-0605 | 6 | 5 أ | تفلون مطلي بالفضة AWG22 # | 40 |
| M220-0805 | 8 | 5 أ | تفلون مطلي بالفضة AWG22 # | 40 |
| M220-1205 | 12 | 5 أ | تفلون مطلي بالفضة AWG22 # | 40 |
| M220-0210 | 2 | 10 أ | تفلون مطلي بالفضة AWG17 # | 26 |
| M220-0310 | 3 | 10 أ | تفلون مطلي بالفضة AWG17 # | 33 |
| M220-0410 | 4 | 10 أ | تفلون مطلي بالفضة AWG17 # | 40 |
| M220-0230 | 2 | 30 أ | تفلون مطلي بالفضة AWG12 # | 45 |
| M220-0330 | 3 | 30 أ | تفلون مطلي بالفضة AWG12 # | 45 |
| M220-0205-12S | 2 دوائر @ 5A + 12 إشارة دوائر @ 2A | 5A و AWG22 # ، إشارة و AWG26 # | 40 | |
| M220-0305-12S | 3 دوائر @ 5A + 12 إشارة دوائر @ 2A | 5A و AWG22 # ، إشارة و AWG26 # | 40 | |
| M220-0605-06S | 6 دوائر @ 5A + 6 دوائر إشارة @ 2A | 5A و AWG22 # ، إشارة و AWG26 # | 40 | |
| M220-0210-12S | 2 دوائر @ 10A + 12 إشارة دوائر @ 2A | 10A و AWG17 # ، إشارة و AWG26 # | 40 | |
| M220-0310-06S | 3 دوائر @ 10A + 6 دوائر إشارة @ 2A | 10A و AWG17 # ، إشارة و AWG26 # | 40 | |
| M220-0320-04S | 3 دوائر @ 20A + 4 دوائر إشارة @ 2A | 20A و AWG14 # ، إشارة و AWG26 # | 40 | |
| M220-0410-04S | 4 دوائر @ 10A + 4 دوائر إشارة @ 2A | 10A و AWG17 # ، إشارة و AWG26 # | 40 | |
رمز اللون لسلك الرصاص
| خاتم لا. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| لون | أسود | بني | أحمر | البرتقالي | أصفر | أخضر | أزرق | أرجواني | رمادي | أبيض | لون القرنفل | lightblue |
