مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001,ROHS,REACH
رقم الموديل:
م 250
اتصل بنا

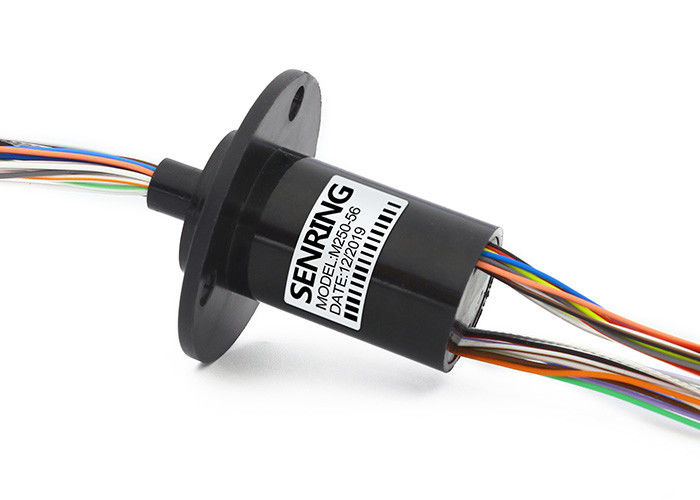

رادار هوائي مايكرو زلة حلقة كبسولة 250 دورة في الدقيقة 56 دائرة 2A مع شفة الحل الاحترافي
وصف حلقة الانزلاق كبسولة M250
سلسلة SenRing M250 عبارة عن حلقة انزلاقية ذات غطاء متوسط الحجم بقطر خارجي يبلغ 25 مم.إنها حلقة انزلاقية متعددة الاستخدامات للغاية مع هيكل مضغوط مناسب للاستخدام في المجالات غير المدنية مثل الإلكترونيات الاستهلاكية ، وصناعة الأمن ، وصناعة إضاءة المسرح ، والدفاع الوطني ، والجيش ، ومعاهد البحوث ، وغيرها من التطبيقات المماثلة.
تستخدم الحلقة المنزلقة معالجة الطلاء بالذهب السميك للغاية ، والمحامل المستوردة ، وأسلاك الفرشاة ذات السبائك المعدنية النادرة ، مما يضمن أقصى قدر من المتانة والموثوقية.يوفر تصميم V-groove للحلقة الموصلة بزاوية 90 درجة مساحة اتصال أكبر ، مما ينتج عنه دوران أكثر سلاسة ، وعزم دوران أقل ، ومقاومة ديناميكية.
ميزات M250حلقة كبسولة الانزلاق
1. الحلقة المنزلقة لها قطر خارجي للجسم الرئيسي يبلغ 25mm وتدعم 2-56 قناة من 2A لنقل الإشارة.
2. لها عزم دوران منخفض للغاية أقل من 0.06 نيوتن متر
3. يدعم النموذج القياسي 2-56 قناة إشارة بسعة حالية تبلغ 2A لكل قناة ، ويمكن أيضًا تخصيصها لتلبية احتياجات التطبيقات المحددة.
4. إنه منتج موحد بمخزون متاح بسهولة.التثبيت سهل مع حامل شفة من النوع A.
المواصفات الفنية للحلقة المنزلقة كبسولة M250
| معلمات ميكانيكي | |
| الحياة العملية | 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | معدن ثمين: ذهب - ذهب |
| مواد الإسكان | البلاستيك الهندسي |
| عزم الدوران | 0.05N.m + 0.01Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 240VAC / VDC | 0 ~ 240VAC / VDC |
| مقاومة التمرد | ≥200MΩ / 300VDC | ≥200MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG26 # تفلون مطلي بالفضة | AWG26 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 150 مم (يمكن تخصيص) |
|
| قوة عازلة | 300VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
الجزء لا.وصف
| نموذج | الدوائر لا. | ماكس الحالي / الدائرة | المواصفات الأسلاك الرصاص. | الطول L (مم) |
| M250-56 | 56 | 2 أ | تفلون مطلي بالفضة AWG26 # | 86 |
يمكن استخدام حلقات الانزلاق في أي نظام كهروميكانيكي يتطلب دورانًا غير مقيد ومستمر أثناء نقل الطاقة أو البيانات من هيكل ثابت إلى هيكل دوار.
ويسمى أيضًا الواجهة الكهربائية الدوارة ، وتجميعات الحلقة الانزلاقية ، والموصل الدوراني ، ووحدات الانزلاق الحلقي ، ويمكنه تحسين القدرة الكهروميكانيكية ، وتبسيط تصميم النظام ، والقضاء على التلف المحتمل أثناء الدوران.إنه الجهاز الرئيسي لطاولة العمل الدوارة الدقيقة المختلفة ، وأداة الاختبار الكهربائية ، وأدوات التحكم في التصنيع والعمليات.
