مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001,ROHS,REACH
رقم الموديل:
M300
اتصل بنا

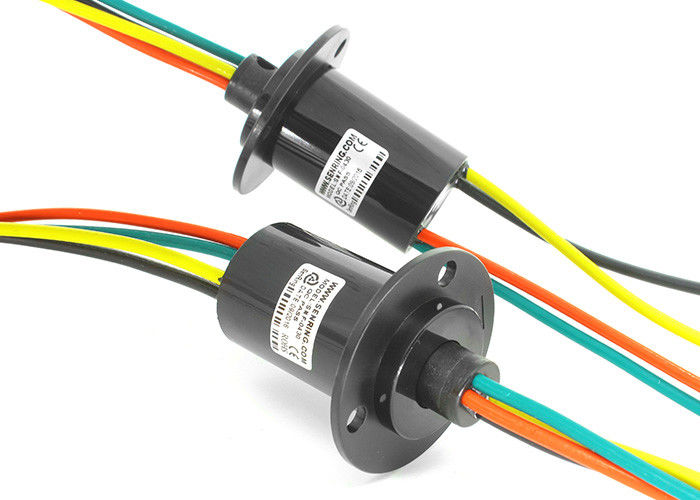

حلقة الانزلاق عالية الحالية للكبسولة ذات عزم دوران منخفض أقل من 0.06 نانومتر
وصف لحلقة الانزلاق كبسولة عالية الحالية
إن Senring Pro M300 عبارة عن حلقة انزلاقية للتيار العالي والإشارة بهيكل مضغوط ، تم تصميمها وتطويرها خصيصًا للإلكترونيات الاستهلاكية ، وتوربينات الرياح الصغيرة ، وصناعات إضاءة المسرح.تعتمد تقنيتها الأساسية على نقاط الاتصال الذهبية والذهبية ، مما يضمن الاستقرار والمتانة.تتميز الوصلات السلكية الثابتة والقابلة للدوران بألوان مميزة لسهولة التركيب.تتميز الحلقة الموصلة بتصميم V-groove بزاوية 90 درجة ، مما يوفر مساحة اتصال أكبر ، ودوران أكثر سلاسة ، وعزم دوران أقل ومقاومة ديناميكية.
ملامح حلقة الانزلاق كبسولة عالية الحالية
1. حلقة الانزلاق هذه لها حجم صغير لكنها تستطيع التعامل مع التيارات العالية.
2. الجسم الرئيسي له قطر خارجي 30mm ويمكن أن يدعم 2-6 قنوات بقدرة تيار 30-50A.
3. عزم الدوران صغير جدًا ، أقل من 0.06 نيوتن متر
4. إنها مناسبة للاستخدام في أجهزة مثل المواقد الحثية وطاولات الطعام التي تتطلب تيارًا عاليًا وحجم حلقة انزلاقية صغيرة.5. هذا منتج قياسي متوفر في المخزون.التثبيت سهل مع حامل شفة من النوع A.
| رقم الجزء | الدوائر لا. | ماكس الحالي / الدائرة | مواصفات سلك الرصاص. | الطول L (مم) |
| M300-0430 | 4 | 30 أ | تفلون مطلي بالفضة AWG12 # | 50 |
| M300-0250 | 2 | 50 أ | تفلون مطلي بالفضة AWG12 # * 2 | 50 |
| M300-0630 | 6 | 30 أ | تفلون مطلي بالفضة AWG12 # | 65.7 |
| M300-1210 | 12 | 10 أ | تفلون مطلي بالفضة AWG17 # | 74 |
| M300-2405 | 24 | 5 أ | تفلون مطلي بالفضة AWG22 # |
74 |
المواصفات الفنية للحلقة الانزلاقية لسلسلة M300
| معلمات ميكانيكي | |
| الحياة العملية | 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | معدن ثمين: ذهب - ذهب |
| مواد الإسكان | الفولاذ المقاوم للصدأ |
| عزم الدوران | 0.05N.m + 0.01Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | ≥ 300MΩ / 300VDC | ≥ 300MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG12 # تفلون مطلي بالفضة | AWG12 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 200 مم (يمكن تخصيص) |
|
| قوة عازلة | 300VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
