مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001,ROHS,REACH
رقم الموديل:
M065
اتصل بنا

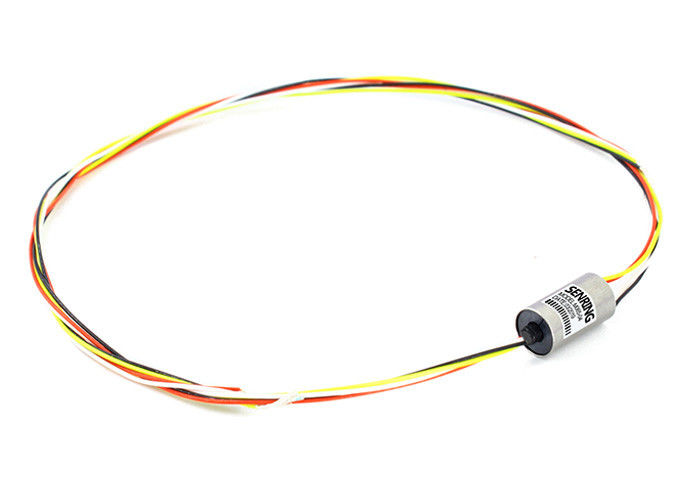

حلقة انزلاق مدمجة من 8 دوائر بلاستيكية مصممة هندسيًا بدون اتصال ذهبي ذهبي
وصف حلقة الانزلاق كبسولة M065
سلسلة Senring M065 عبارة عن حلقة انزلاقية مصغرة تم تطويرها مؤخرًا بقطر خارجي صغير للغاية يبلغ 6.5 مم (مع 4-12 دائرة متوفرة كخيارات).تعتبر حلقة الانزلاق هذه مثالية للاستخدام في أنظمة PTZ المحمولة والطائرات بدون طيار الصغيرة وغيرها من التطبيقات المماثلة.إنه مصمم لتلبية المعايير المتقدمة على المستوى العسكري ، ويتميز بملامسات ذهبية وذهبية تضمن مقاومة تلامس منخفضة ، مما يجعله موثوقًا ودائمًا للغاية.حلقة الانزلاق هذه مناسبة لمجموعة واسعة من التطبيقات المتطورة التي تتطلب نقل إشارة دقيق وموثوق به في شكل مضغوط ، مما يجعلها خيارًا ممتازًا لمن يبحثون عن حلقة انزلاقية عالية الأداء في عبوة صغيرة.
ميزات M065 حلقة كبسولة الانزلاق
1. الحلقة المنزلقة لها قطر خارجي يبلغ 6.5 مم ، مما يجعلها أصغر حلقة منزلقة في العالم.
2. إنه منتج حاصل على براءة اختراع من Senring برقم براءة اختراع ZL 2016 2 0695427.2.
3. عزم الدوران صغير جدًا ، أقل من 0.06 نيوتن متر
4. يدعم النموذج القياسي 2-12 قناة إشارة (2A لكل قناة) ، ويمكن تصميم حلقات الانزلاق المخصصة لتلبية الاحتياجات الخاصة.
5. المنتج موحد ، وهناك مخزون متاح.
6. التثبيت سهل دون الحاجة إلى الفلنجات.يمكن توصيل الطرفين مباشرة بالأسلاك.
المواصفات الفنية للحلقة الانزلاقية للكبسولة M065
| المعلمات الميكانيكية | |
| الحياة العملية | 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| السرعة الدورانية | 150 دورة في الدقيقة |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | معدن ثمين: ذهب - ذهب |
| مواد الإسكان | البلاستيك الهندسي |
| عزم الدوران | 0.05N.m + 0.01Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 240VAC / VDC | 0 ~ 240VAC / VDC |
| مقاومة التمرد | ≥ 300MΩ / 300VDC | ≥ 300MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG30 # تفلون مطلي بالفضة | AWG30 # تفلون مطلي بالفضة |
| طول سلك الرصاص | الطول القياسي 150 مم (يمكن تخصيص) |
|
| قوة عازلة | 300VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| الصف IP | IP51 | |
الجزء لا.وصف
| نموذج | الدوائر لا. | ماكس الحالي / الدائرة | الطول L (مم) |
| M065-04 | 4 | 1 أ | 11.8 |
| M065-06 | 6 | 1 أ | 11.8 |
| M065-08 | 8 | 1 أ | 11.8 |
| M065-12 | 12 | 1 أ | 17.6 |
