مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001,ROHS,REACH
رقم الموديل:
م 220
اتصل بنا

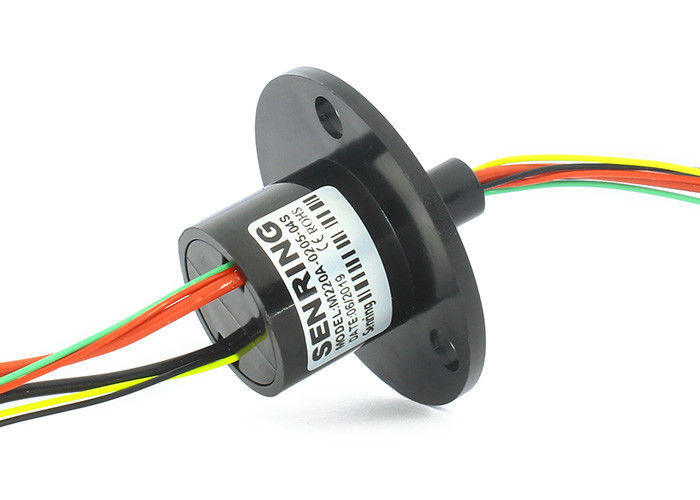

حلقة إنزلاق كبسولة متوسطة منخفضة عزم الدوران OD 22mm 2 ~ 36wires Power / Signal
وصف حلقة الانزلاق كبسولة M220
حلقة انزلاق كبسولة متوسطة من سلسلة Senring SNM220 ، OD 22mm ، الطول من 19mm ~ 57.3mm خيار ، نوع شفة وبدون شفة اختياري. جيش
ميزات M220حلقة كبسولة الانزلاق
1. الحلقة المنزلقة لها قطر خارجي 22mm.
2. عزم الدوران صغير جدًا ، أقل من 0.06 نيوتن متر ؛
3. النموذج القياسي يدعم 2-36 قناة للإشارة (2A لكل قناة) ، ويمكن تصنيع حلقات إنزلاقية مخصصة بأعداد مختلفة من القنوات ؛
4. منتج موحد بالمخزون المتاح ؛
5. سهل التركيب ، مع خيارات تركيب شفة من النوع A و U.
المواصفات الفنية لحلقة الانزلاق كبسولة M220
| معلمات ميكانيكي | |
| الحياة العملية | 10 ملايين للمرجع (يعتمد على ظروف العمل) |
| السرعة الدورانية | 250 دورة في الدقيقة |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | معدن ثمين: ذهب - ذهب |
| مواد الإسكان | البلاستيك الهندسي |
| عزم الدوران | 0.05N.m + 0.01Nm / 6 سلك |
| الصف IP | IP51 |
| المعلمات الكهربائية | ||
| المواصفات | قوة | الإشارة |
| مجال الجهد الكهربائي | 0 ~ 240VAC / VDC | 0 ~ 240VAC / VDC |
| مقاومة التمرد | ≥200MΩ / 300VDC | ≥200MΩ / 300VDC |
| مواصفات سلك الرصاص. | الرجوع إلى قائمة النموذج | الرجوع إلى قائمة النموذج |
| طول سلك الرصاص | الطول القياسي 150 مم (يمكن تخصيصها) | |
| قوة عازلة | 300VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
| الصف IP | IP51 | |
الجزء لا.وصف
| نموذج | الدوائر لا. | ماكس الحالي / الدائرة | المواصفات الأسلاك الرصاص. | الطول L (مم) |
| M220-06 | 6 | 2 أ | تفلون مطلي بالفضة AWG26 # | 19 |
| M220-12 | 12 | 2 أ | تفلون مطلي بالفضة AWG26 # | 26 |
| M220-18 | 18 | 2 أ | تفلون مطلي بالفضة AWG26 # | 33 |
| M220-24 | 24 | 2 أ | تفلون مطلي بالفضة AWG26 # | 40 |
| M220-36 | 36 | 2 أ | تفلون مطلي بالفضة AWG26 # | 54.5 |
| M220-0605 | 6 | 5 أ | تفلون مطلي بالفضة AWG22 # | 40 |
| M220-0805 | 8 | 5 أ | تفلون مطلي بالفضة AWG22 # | 40 |
| M220-1205 | 12 | 5 أ | تفلون مطلي بالفضة AWG22 # | 40 |
| M220-0210 | 2 | 10 أ | تفلون مطلي بالفضة AWG17 # | 26 |
| M220-0310 | 3 | 10 أ | تفلون مطلي بالفضة AWG17 # | 33 |
| M220-0410 | 4 | 10 أ | تفلون مطلي بالفضة AWG17 # | 40 |
| M220-0230 | 2 | 30 أ | تفلون مطلي بالفضة AWG12 # | 45 |
| M220-0330 | 3 | 30 أ | تفلون مطلي بالفضة AWG12 # | 45 |
| M220-0205-12S | 2 دوائر @ 5A + 12 إشارة دوائر @ 2A | 5A و AWG22 # ، إشارة و AWG26 # | 40 | |
| M220-0305-12S | 3 دوائر @ 5A + 12 إشارة دوائر @ 2A | 5A و AWG22 # ، إشارة و AWG26 # | 40 | |
| M220-0605-06S | 6 دوائر @ 5A + 6 دوائر إشارة @ 2A | 5A و AWG22 # ، إشارة و AWG26 # | 40 | |
| M220-0210-12S | 2 دوائر @ 10A + 12 إشارة دوائر @ 2A | 10A و AWG17 # ، إشارة و AWG26 # | 40 | |
| M220-0310-06S | 3 دوائر @ 10A + 6 دوائر إشارة @ 2A | 10A و AWG17 # ، إشارة و AWG26 # | 40 | |
| M220-0320-04S | 3 دوائر @ 20A + 4 دوائر إشارة @ 2A | 20A و AWG14 # ، إشارة و AWG26 # | 40 | |
| M220-0410-04S | 4 دوائر @ 10A + 4 دوائر إشارة @ 2A | 10A و AWG17 # ، إشارة و AWG26 # | 40 | |
رمز اللون لسلك الرصاص
| خاتم لا. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| لون | أسود | بني | أحمر | البرتقالي | أصفر | أخضر | أزرق | أرجواني | رمادي | أبيض | لون القرنفل | lightblue |
