مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3304006
اتصل بنا

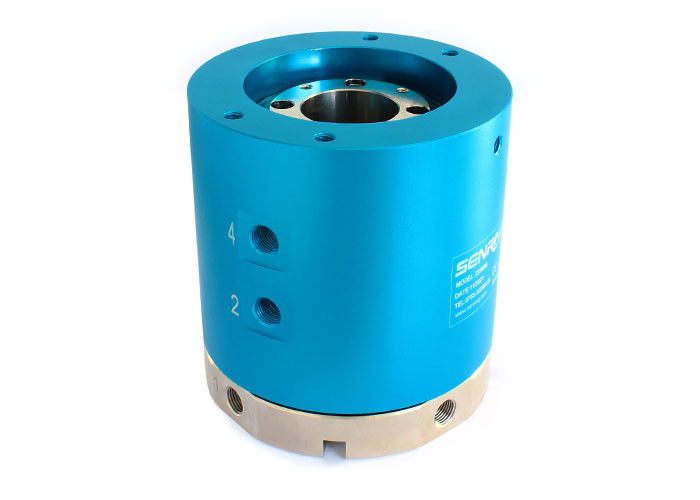

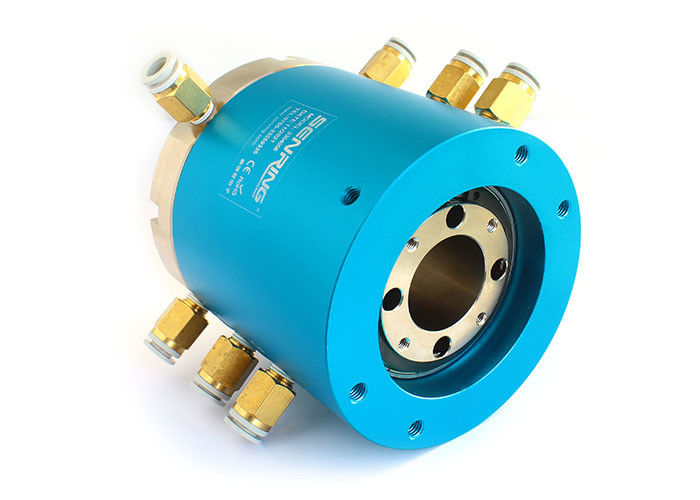

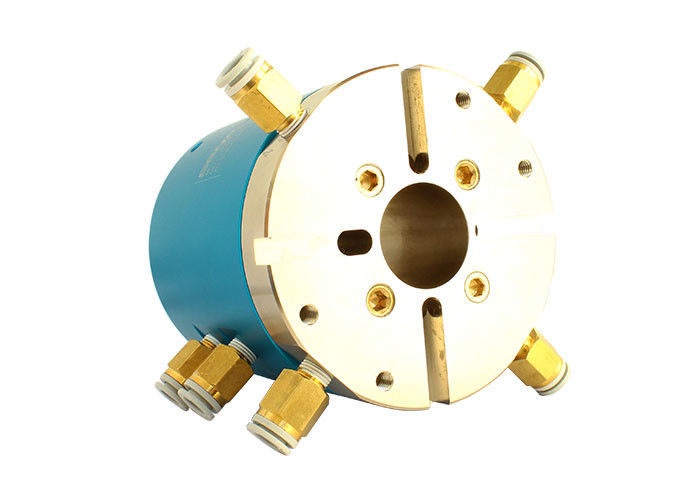

30mm جوفاء الهوائية والكهربائية زلة حلقة الدورية موصل
وصف 3304006جوفاء حلقة الانزلاق رمح
إن الوصلة الدوارة الهوائية من سلسلة Senring 3304006 عبارة عن حلقة انزلاق هوائية وكهربائية ذات ممر مزدوج بقطر 30 مم والتي يمكن أن تدور 360 درجة لنقل أربعة هواء مضغوط مستقل وفراغ ووسائط غاز أخرى.إنه يدعم أحجام مختلفة من أنابيب الهواء مثل 4 مم و 6 مم و 8 مم.لا يمكن للحلقة الانزلاقية الهوائية والكهربائية من سلسلة 3304006 أن تنقل الغاز فحسب ، بل يمكنها أيضًا خلط نقل التيار الكهربائي.
ميزات 3304006جوفاء حلقة الانزلاق رمح
حلقات انزلاق غازية نقية اختيارية أو حلقات انزلاق هجينة تتكون من خطوط طاقة وخطوط إشارة وإيثرنت وخطوط تحكم وملفات لولبية وخطوط استشعار ومكونات أخرى للتكامل الهوائي والكهربائي.يحتوي مركز حلقة الانزلاق الهوائية والكهربائية على 30 ثقبًا يمكن أن تمر عبر العمود الدوار.تشمل الوسائط التي يمكن أن تمر عبر الهواء المضغوط ، والنيتروجين ، والغاز الكيميائي المختلط ، ومياه التبريد ، وما إلى ذلك.
المواصفات الفنية لـ3304006جوفاء حلقة الانزلاق رمح
| ممرات (غاز) | 4 مقاطع |
| حجم الأنبوب | أنبوب 6 ~ 8 مم ،G1 / 8 بوصةميناء |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.ضغط التشغيل | ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.2 نانومتر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيص) |
|
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3304006 | 4 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم |
التعليمات:
1. هل مصنع أم شركة تجارية؟
ج: نحن مصنع محترف مع فريق البحث والتطوير رفيع المستوى.
2.ما هي حلقة الانزلاق؟
الحلقة الانزلاقية عبارة عن جهاز كهروميكانيكي يسمح بنقل الطاقة والإشارات الكهربائية من ثابت إلى هيكل دوار.يمكن استخدام الحلقة الانزلاقية في أي نظام كهروميكانيكي يتطلب الدوران أثناء نقل الطاقة أو الإشارات.يمكنه تحسين الأداء الميكانيكي ، وتبسيط تشغيل النظام والقضاء على الأسلاك المعرضة للتلف المتدلية من المفاصل المتحركة.
3. هل تقدمون حلقات الانزلاق المخصصة؟
نعم ، إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.سيأتي مهندسونا بالحل الأمثل لاحتياجاتك.
