مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3302006
اتصل بنا
يمكن للاتحادات الدوارة ذات الممر المجوف أن تجمع بين نقل الطاقة الكهربائية أو الإشارة
وصف 3302006جوفاء حلقة الانزلاق رمح

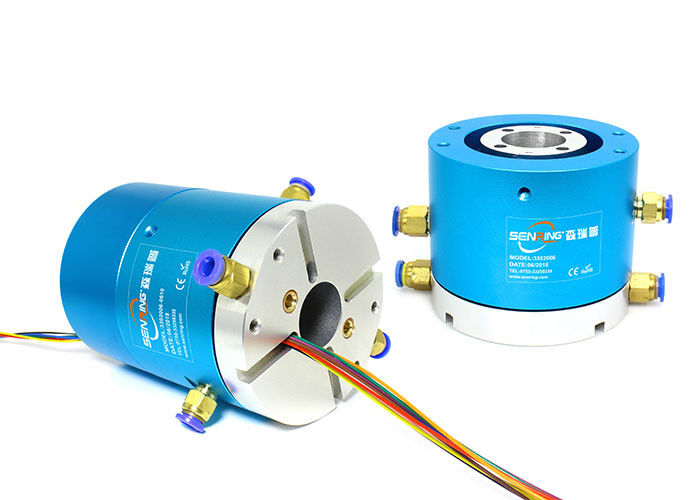

SENRING ممران مجوفان من الاتحادات الدورانية للعمود المجوف 3302006 عبارة عن 2 في 2 من الاتحاد الدوراني التجويفي المجوف ، وحجم العمود المجوف القياسي 30 مم ، ويمكن تخصيص حجم عمود مجوف آخر ، ويمكن تثبيته بذراع ميكانيكي للدوران معًا.
المواصفات الفنية لـ3302006جوفاء حلقة الانزلاق رمح
| ممرات (غاز) | 2 مقاطع |
| حجم الأنبوب | أنبوب 6 ~ 8 مم ، منفذ G1 / 8 " |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.ضغط التشغيل | ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.2 نانومتر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيص) |
|
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات332006جوفاء حلقة الانزلاق رمح
1. يمكن تركيبها بذراع ميكانيكي لتدوير معا.
2. دعم إرسال الطاقة والإشارات المختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إشارة المحرك المؤازرة ، حلقات انزلاق الحافلات الصناعية ... إلخ ؛
3. 360 درجة تنقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ... إلخ ؛
4. ماكس.الضغط (الضغط): 1Mpa (فراغ: -100kPa ، يمكن تخصيص ضغط أعلى) ；
5. دعم 2 G1 / 8 "منفذ لأنابيب 6 ~ 8mm ؛
6. حجم رمح أجوف قياسي 30mm.
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3302006 | 2 مقاطع | G1 / 8 بوصة | 6 ~ 8 مم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الطاقة (10 أمبير) | دوائر الإشارة (2A) | الطول L (مم) |
| 3302006-06S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 6 | 48 |
| 3302006-0610 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 0 | 48 |
| 3302006-12S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 12 | 72 |
| 3302006-0610-06S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 6 | 72 |
| 3302006-1210 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 0 | 72 |
| 3302006-0610-12S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 12 | 96 |
| 3302006-1210-06S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 6 | 96 |
| 3302006-18 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 18 | 96 |
| 3302006-1810 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 18 | 0 | 96 |
| 3302006-0610-18S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 6 | 18 | 120 |
| 3302006-24 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 24 | 120 |
| 3302006-2410 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 24 | 0 | 120 |
| 3302006-36 ق | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 36 | 168 |
| 3302006-1210-24S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 24 | 168 |
| 3302006 - 3610 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 36 | 0 | 168 |
| 3302006-48 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 48 | 216 |
| 3302006-1210-36 ق | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 36 | 216 |
| 3302006-4810 | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 48 | 0 | 216 |
| 3302006-60 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 60 | 264 |
| 3302006-1210-48 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 12 | 48 | 264 |
| 3302006-72S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 72 | 312 |
| 3302006-2410-48 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 24 | 48 | 312 |
| 3302006-84S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 84 | 360 |
| 3302006-2410-60 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 20 | 60 | 360 |
| 3302006-96S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 96 | 408 |
| 3302006-108S | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 108 | 456 |
| 3302006-120 ثانية | 2 ممر | G1 / 8 بوصة | 6 ~ 8 مم | 0 | 120 | 504 |
| خاتم لا. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| لون | أسود | بني | أحمر | البرتقالي | أصفر | أخضر | أزرق | أرجواني | رمادي | أبيض | لون القرنفل | lightblue |
