مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3404004
اتصل بنا

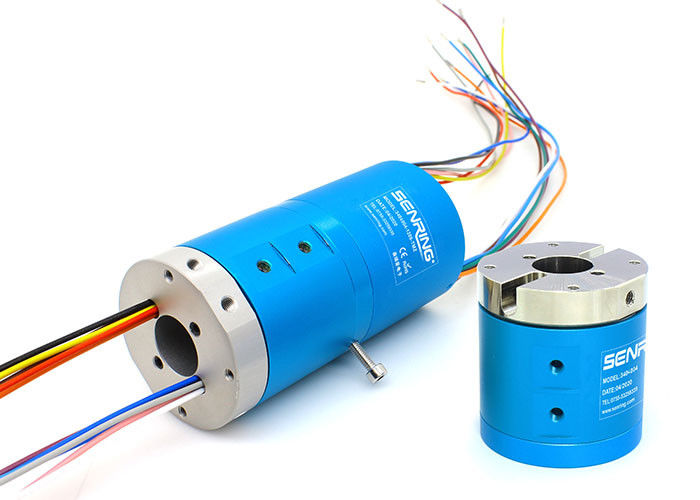

4 ممرات جوفاء رمح نقابات دوارة M5 دعم 4 ~ 6 مم أنابيب معيار حجم رمح مجوف 20 مم
وصف 3404004جوفاء حلقة الانزلاق رمح
SENRING 4 ممر جوف شافت اتحادات دورانية 3404004 سلسلة 4 في 4 اتحاد دوار مجوف خارج ، حجم عمود مجوف قياسي 20 مم ، يمكن تخصيص أحجام رمح مجوفة أخرى.
ما هي حلقة الانزلاق على العمود؟
تسير الحلقة الانزلاقية على طول عمود مركزي وتجلس على لوحة القاعدة.يتم تثبيت لوحة القاعدة أو الحامل بشكل ثابت ويدور العمود في المركز.يسمح هذا للحلقة المنزلقة بنقل الطاقة من نظام ثابت إلى وحدة دوارة بزاوية 360 درجة ، مما يكمل الدائرة.
المواصفات الفنية لـ3404004جوفاء حلقة الانزلاق رمح
| ممرات (غاز) | 4 مقاطع |
| حجم الأنبوب | 4 ~ 6 مم أنبوب ، M5quot ؛ميناء |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.ضغط التشغيل | ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.4 نيوتن متر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيص) |
|
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات3404004جوفاء حلقة الانزلاق رمح
1. يمكن تركيبها بذراع ميكانيكي لتدوير معا.
2. دعم إرسال الطاقة والإشارات المختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إشارة المحرك المؤازرة ، حلقات انزلاق الحافلات الصناعية ... إلخ ؛
3. 360 درجة تنقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ... إلخ ؛
4. ماكس.الضغط (الضغط): 1Mpa (فراغ: -100kPa ، يمكن تخصيص ضغط أعلى) ；
5. دعم 4 منافذ M5 لأنابيب 4 ~ 6mm.
6. حجم رمح أجوف قياسي 20mm.
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3404004 | 4 مقاطع | م 5 | 4∼6 مم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | الطاقة / الإشارة (5A / 10A) | الطول L (مم) |
| 3404004-0605 | 4 ممرات | م 5 | 4∼6 مم | 6 | 34.5 |
| 3404004-1205 | 4 ممرات | م 5 | 4∼6 مم | 12 | 57.5 |
التعليمات:
1. هل مصنع أم شركة تجارية؟
ج: نحن مصنع محترف مع فريق البحث والتطوير رفيع المستوى.
2.ما هي حلقة الانزلاق؟
الحلقة الانزلاقية عبارة عن جهاز كهروميكانيكي يسمح بنقل الطاقة والإشارات الكهربائية من ثابت إلى هيكل دوار.يمكن استخدام الحلقة الانزلاقية في أي نظام كهروميكانيكي يتطلب الدوران أثناء نقل الطاقة أو الإشارات.يمكنه تحسين الأداء الميكانيكي ، وتبسيط تشغيل النظام والقضاء على الأسلاك المعرضة للتلف المتدلية من المفاصل المتحركة.
3. هل تقدمون حلقات الانزلاق المخصصة؟
نعم ، إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.سيأتي مهندسونا بالحل الأمثل لاحتياجاتك.
