مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
3502006
اتصل بنا

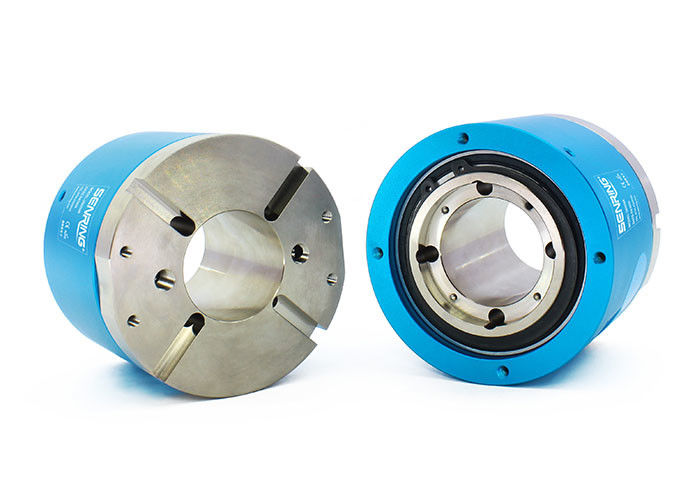

2 ممر جوفاء الاتحادات الدورانية رمح دعم 6 ~ 8 مم الأنابيب معيار حجم رمح مجوف 50 مم
وصف ل3502006 جوفاء حلقة الانزلاق رمح
SENRING 2 ممر جوف شافت اتحادات دوارة 3502006 عبارة عن 2 في 2 اتحاد دوار مجوف خارج ، حجم عمود مجوف قياسي 50 مم ، يمكن تخصيص أحجام رمح مجوفة أخرى.
المواصفات الفنية لـ3502006 جوفاء حلقة الانزلاق رمح
| ممرات (غاز) | 2 مقاطع |
| حجم الأنبوب | أنبوب 6 ~ 8 مم ، G1 / 8 "؛ المنفذ |
| البيانات الميكانيكية | |
| المواصفات. | بيانات |
| الحياة العملية | 20 مليون للمرجع (يعتمد على ظروف العمل) |
| الأعلى.سرعة التشغيل | 250 دورة في الدقيقة باستمرار ، 1000 دورة في الدقيقة بشكل متقطع |
| درجة حرارة العمل. | -30 درجة مئوية ~ 80 درجة مئوية |
| رطوبة العمل | 0 ~ 85٪ ر |
| الاتصال Materia | المعادن الثمينة |
| مواد الإسكان | سبائك الألومنيوم |
| الصف IP | IP51 |
| الأعلى.ضغط التشغيل | ضغط إيجابي 1 ميجا باسكال ، فراغ -90 كيلو باسكال | |
| عزم الدوران | <0.2 نانومتر | |
| البيانات الكهربائية | ||
| المواصفات. | بيانات | |
| قوة | الإشارة | |
| مجال الجهد الكهربائي | 0 ~ 440VAC / VDC | 0 ~ 440VAC / VDC |
| مقاومة العزل | <500MΩ / 300VDC | <500MΩ / 300VDC |
| مواصفات سلك الرصاص. | AWG17 # سلك تفلون مطلي بالفضة | AWG22 # سلك تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 250 مم (يمكن تخصيص) |
|
| مقاومة العزل | 500VAC @ 50Hz ، 6s | |
| ضوضاء كهربائية | <0.01 درجة | |
ميزات3502006 جوفاء حلقة الانزلاق رمح
1. يمكن تركيبها بذراع ميكانيكي لتدوير معا.
2. دعم إرسال الطاقة والإشارات المختلطة ، مثل USB ، HDMI ، 1000M إيثرنت ، VGA ، DVI ، الترددات اللاسلكية المحورية (التردد العالي) ، إشارة المحرك المؤازرة ، حلقات انزلاق الحافلات الصناعية ... إلخ ؛
3. 360 درجة تنقل الهواء المضغوط ، البخار ، الفراغ ، الضغط السلبي ، الضغط الإيجابي ... إلخ ؛
4. ماكس.الضغط (الضغط): 1Mpa (فراغ: -100kPa ، يمكن تخصيص ضغط أعلى) ；
5. دعم 2 G1 / 8 "منفذ لأنابيب 6 ~ 8mm ؛
6. حجم رمح أجوف قياسي 50 مم.
الجزء لا.وصف
رسم
قائمة النموذج القياسي
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب |
| 3502006 | 2 مقاطع | G1 / 8 بوصة | 6∼8 مم |
| نموذج | ممرات (غاز) | حجم الميناء | حجم الأنبوب | دوائر الطاقة (10 أمبير) | دوائر الإشارة (5A) | الطول L (مم) |
| 3502006-1205 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 0 | 12 | 74 |
| 3502006-1210 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 12 | 0 | 74 |
| 3502006-1805 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 0 | 18 | 100 |
| 3502006-1810 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 18 | 0 | 100 |
| 3502006-2405 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 0 | 24 | 124 |
| 3502006-2410 | 2 ممر | G1 / 8 بوصة | 6∼8 مم | 24 | 0 | 124 |
التعليمات:
1.ما هي حلقة الانزلاق؟
الحلقة الانزلاقية عبارة عن جهاز كهروميكانيكي يسمح بنقل الطاقة والإشارات الكهربائية من ثابت إلى هيكل دوار.يمكن استخدام الحلقة الانزلاقية في أي نظام كهروميكانيكي يتطلب الدوران أثناء نقل الطاقة أو الإشارات.يمكنه تحسين الأداء الميكانيكي ، وتبسيط تشغيل النظام والقضاء على الأسلاك المعرضة للتلف المتدلية من المفاصل المتحركة.
2. ماذا نفعل؟
نحن نركز على تطوير وتصميم وتصنيع زلاقات عالية الجودة ، ونقدم حلولًا متنوعة للأنظمة الدوارة.
3. هل تقدمون حلقات الانزلاق المخصصة؟
نعم ، إذا كنت واثقًا من أن حلًا مخصصًا / معدلًا مطلوبًا على الأرجح أو تحتاج إلى مساعدة في اختيارك ، فاتصل بنا للبدء.سيأتي مهندسونا بالحل الأمثل لاحتياجاتك.
