مكان المنشأ:
الصين
اسم العلامة التجارية:
senring
إصدار الشهادات:
CE, ISO9001
رقم الموديل:
G2056
اتصل بنا
حلقة الانزلاق عالية السرعة 1500 دورة في الدقيقة لأقصى سرعة لمعدات الدوران عالية السرعة

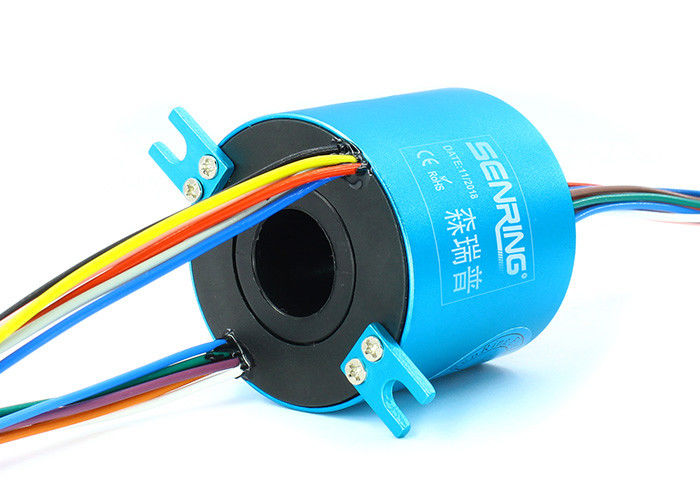

وصف حلقة الانزلاق عالية السرعة G2056
حلقات الانزلاق عالية السرعة من Senring ، يتم إجراء التوصيلات من خلال أطراف لحام مشفرة بالألوان موجودة على كل من الدوار الدائري والجزء الثابت.المحمل المشحم بشكل دائم يلغي الحاجة إلى التنظيف والصيانة الروتينية.إن وزن حلقة الانزلاق الكهربائية عالية السرعة والتصميم المدمج لمجموعات الحلقة الانزلاقية هذه يجعلها مثالية للاستخدام في التطبيقات التي تكون فيها المساحة محدودة.
ميزات G2056 حلقة الانزلاق عالية السرعة
1. المحطات الطرفية المشفرة بالألوان
2. هيكل مدمج وخفيف الوزن
3. تحمل مشحم بشكل دائم
4. سبيكة AL وعرة ، مادة إسكان من الفولاذ المقاوم للصدأ
5. حلقة عالية الجودة وفرشاة
حلقة الانزلاق عالية السرعة هي نوع منمفصل دوارتم تصميمه لنقل الإشارات والطاقة أثناء الدوران بسرعات عالية.يتكون من أجزء ثابتو أجزء دوار، مع الجزء الثابت المثبت عادةً على قاعدة الجهاز والجزء الدوار المرفق بـمكون الدورية.
تتكون حلقة الانزلاق عالية السرعة عادةً من عدة حلقات موصلة وفرشاة تسمح بنقل الإشارات الكهربائية والطاقة من الجزء الثابت إلى الجزء الدوار.تم تصميم الحلقات والفرش لتحمل السرعات العالية والتأكد من ذلكنقل إشارة موثوق، مع بعض حلقات الانزلاق عالية السرعة القادرة على نقل الإشارات والطاقة بسرعات تصل إلى عشرات الآلاف من الثورات في الدقيقة (RPM).
رسم G2056 حلقة الانزلاق عالية السرعة
قائمة النموذج القياسي
| نموذج | الدوائر (10 أ) | الطول L (مم) |
| G2056-06 | 6 دوائر | 34 |
| G2056-12 | 12 دائرة | 52 |
*ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A. الرجاء الاتصال ببائع SENRING إذا كنت بحاجة إلى تخصيص القناة لا.من Ethernet والطاقة والإشارة أو مزج إشارات أخرى.
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| السرعة الدورانية | 1500 دورة في الدقيقة |
| درجة حرارة العمل. | -30 80 ℃ |
| رطوبة العمل | 0 ~ 85٪ ر |
| مواد الاتصال | SENRING جدول الصف حلقات الانزلاق |
| مواد الإسكان | سبائك الألومنيوم |
| عزم الدوران | 0.05 نيوتن متر ؛ + 0.02 نيوتن متر / 6 دوائر |
| البيانات الكهربائية | |
| المواصفات | بيانات |
| مجال الجهد الكهربائي | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300 مم (يمكن تخصيصها) |
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية |
| ضوضاء كهربائية | <0.01 درجة |
| شهادة | بنفايات ، م |
| درجة IP | IP51 |
