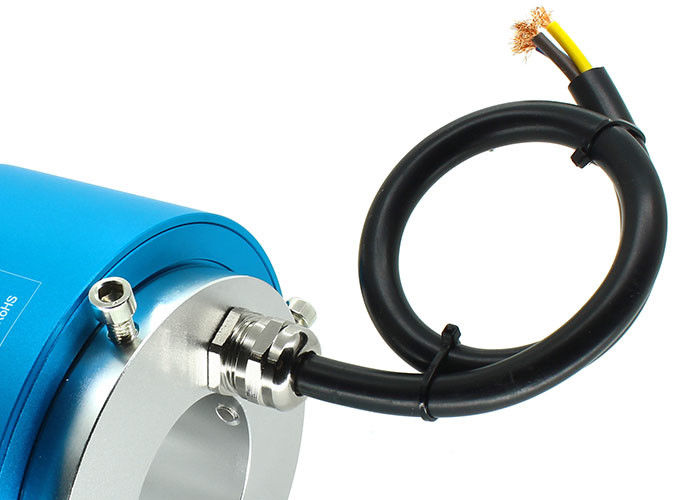

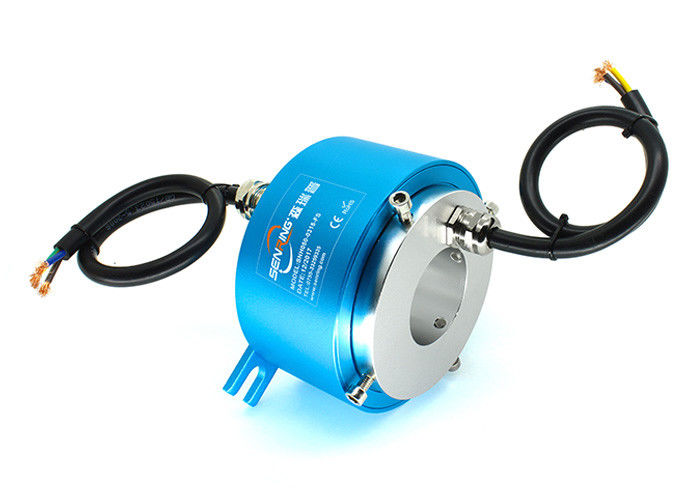

حلقة زلة مقاومة للأتربة ومقاومة للماء مع USB وإيثرنت وألياف وإشارات أخرى
وصف حلقة الانزلاق المقاومة للماء FH2586
سلسلة FH2586 للأجهزة الكهربائية المقاومة للغبار والانزلاق المقاومة للماء ، حجم الفتحة 25.4 مم ، OD: 86 مم ، درجة IP تصل إلى IP68 ، مصممة خصيصًا لبيئة العمل تحت الماء عند الدوران 360 درجة.
ميزات حلقة الانزلاق المقاومة للماء FH2586
1. مصممة خصيصا للعمل تحت الماء والبيئة القاسية.
2. منتج من الدرجة الصناعية ، مع شفة ثابتة ، درجة IP: IP65 ، IP68 اختياري ،
3. الجمع بين انتقال USB ، إيثرنت ، الألياف وإشارات التخصيص الأخرى المتاحة ؛
4. اعتماد اتصال الذهب - الذهب ، الختم المستورد ومعالجة الطلاء من الدرجة العسكرية ؛
5. هيكل الفولاذ المقاوم للصدأ المقاوم للتآكل ، والأحماض والقلويات تأكد من العمل بثبات في جميع أنواع البيئة السيئة.
الجزء لا.وصف
رسم حلقة الانزلاق المقاومة للماء FH2586
قائمة النموذج القياسي
| نموذج | الدائرة / الإشارة لا. | الطول L (مم) | |
| إشارة / 5A | 10 أ | ||
| FH2586-02S | 2 | 0 | 56 |
| FH2586-0210 | 0 | 2 | 56 |
| FH2586-03S | 3 | 0 | 60 |
| FH2586-0310 | 0 | 3 | 60 |
| FH2586-06S | 6 | 0 | 60 |
| FH2586-0210-04S | 4 | 2 | 72 |
| FH2586-0410-02S | 2 | 4 | 72 |
| FH2586-0610 | 0 | 6 | 72 |
| FH2586-12S | 12 | 0 | 96 |
| FH2586-0210-10S | 10 | 2 | 96 |
| FH2586-0310-09S | 9 | 3 | 96 |
| FH2586-0610-06S | 6 | 6 | 96 |
| FH2586-0810-04S | 4 | 8 | 96 |
| FH2586-1010-02S | 2 | 10 | 96 |
| FH2586-1210 | 0 | 12 | 96 |
| FH2586-18S | 18 | 0 | 120 |
| FH2586-0210-16S | 16 | 2 | 120 |
| FH2586-0410-14S | 14 | 4 | 120 |
| FH2586-0610-12S | 12 | 6 | 120 |
| FH2586-0810-10S | 10 | 8 | 120 |
| FH2586-1010-08S | 8 | 10 | 120 |
| FH2586-1210-06S | 6 | 12 | 120 |
| FH2586-1410-04S | 4 | 14 | 120 |
| FH2586-1610-02S | 2 | 16 | 120 |
| FH2586-24S | 24 | 0 | 144 |
| FH2586-0410-20S | 20 | 4 | 144 |
| FH2586-0610-18S | 18 | 6 | 144 |
| FH2586-1210-12S | 12 | 12 | 144 |
| FH2586-1810-06S | 6 | 18 | 144 |
| FH2586-2410 | 0 | 24 | 144 |
| FH2586-30S | 30 | 0 | 168 |
| FH2586-0610-24S | 24 | 6 | 168 |
| FH2586-1210-18S | 18 | 12 | 168 |
| FH2586-1810-12S | 12 | 18 | 168 |
| FH2586-2410-06S | 6 | 24 | 168 |
| FH2586-3010 | 0 | 30 | 168 |
| FH2586-36S | 36 | 0 | 192 |
| FH2586-0610-30S | 30 | 6 | 192 |
| FH2586-1210-24S | 24 | 12 | 192 |
| FH2586-3610 | 0 | 36 | 192 |
| FH2586-42S | 420 | 216 | 216 |
| FH2586-0610-36S | 36 | 6 | 216 |
| FH2586-1210-30S | 30 | 12 | 216 |
| FH2586-48S | 48 | 0 | 240 |
| FH2586-0610-42S | 42 | 6 | 240 |
| FH2586-1010-38S | 38 | 10 | 240 |
| FH2586-1210-36S | 36 | 12 | 240 |
| FH2586-1810-30S | 30 | 18 | 240 |
| FH2586-2410-24S | 24 | 24 | 240 |
| FH2586-60S | 60 | 0 | 288 |
| FH2586-0610-54S | 54 | 6 | 288 |
| FH2586-1010-50S | 50 | 10 | 288 |
| FH2586-1210-48S | 48 | 12 | 288 |
| FH2586-72S | 72 | 0 | 336 |
* ملاحظة: يمكن دمج الدوائر بالتوازي للحصول على تيار أكبر ، دوائر N من 10A للحصول على N * 10A ، مثل دائرتين من 10A بالتوازي لاستخدام 20A.إذا كنت بحاجة إلى تخصيص قناة إيثرنت والطاقة والإشارة لا.أو مزج إشارة أخرى من حلقة الانزلاق ، الرجاء الاتصال ببائع SenRing.
| البيانات الميكانيكية | |
| المواصفات | بيانات |
| السرعة الدورانية | الرجوع إلى جدول الصف حلقة الانزلاق |
| درجة حرارة العمل. | -40 ℃ ، 85 ℃ |
| درجة IP | IP68 |
| مواد الاتصال | الرجوع إلى جدول الصف حلقة الانزلاق |
| مواد الإسكان | الفولاذ المقاوم للصدأ |
| عزم الدوران | 0.1Nm ؛ + 0.03Nm / 6 دوائر |
| مادة | متوافق مع RoHS |
| شهادة CE | نعم |
| البيانات الكهربائية | ||
| المواصفات | بيانات | |
| مجال الجهد الكهربائي | 0∼690VAC / VDC | 0∼440VAC / VDC |
| مقاومة العزل | ≥ 1000MΩ / 500VDC | ≥ 1000MΩ / 500VDC |
| المواصفات الأسلاك الرصاص. | AWG17 # تفلون مطلي بالفضة | AWG22 # تفلون مطلي بالفضة |
| طول سلك الرصاص | معيار 300mm (يمكن تخصيص) |
|
| قوة عازلة | 800VAC @ 50 هرتز ، 60 ثانية | |
| ضوضاء كهربائية | <0.01 درجة | |
FH2586 جدول مقاوم للماء الانزلاق الدائري
| كود الصف | سرعة الدوران القصوى | الحياة العملية | مواد الاتصال |
| C: (قياسي) | 100 دورة في الدقيقة | 10 ملايين | المعادن الثمينة |
| D: (صناعي) | 200 دورة في الدقيقة | 30 مليونا |
ذهب ذهب
|
